目前供電企業遍及運用主動化程度較高的全主動微機操控介電強度測驗儀，油實驗裝置測驗進程主動完成，與傳統方法比較，具有運用安全、操作簡單、數據精確等特色。但在實踐實驗中，由于操作人員專業技術知識欠缺及受各種要素影響致使實驗成果違背實踐值較大，因而以GB/T507-2002 《絕緣油擊穿電壓測定法》和DL/T846.7-2004《絕緣油介電強度測驗儀》為依據，科學合理的對變壓器油進行取樣、實驗尤為重要。

1油的取樣

取樣是實驗的基礎，正確的取樣技術和樣品保存對確保實驗成果精確性是適當重要的，所以取樣應由有經歷的人員嚴格按要求進行。運用清潔并通過干燥的棕色取樣瓶，通明瓶應在實驗前避光保存，確保瓶口的密封，每個樣品應有正確的標記。介電強度實驗對樣品中微量的水或其他雜質適當靈敏，需用專用采樣器采樣。

1.1從油桶中取樣

實驗油應從污染最嚴峻的底部獲得，取樣前需要用干凈的棉布將桶蓋外部擦凈，不得將纖維帶入油中，然后用清潔干燥的取樣管取樣。從整批油桶中取樣時，取樣桶數應能滿足代表該批油的質量，或每桶油逐一取樣。

1.2從變壓器中取樣

取樣時應從變壓器底部閥門放油，放出一定量的油將閥門內壁沖刷干凈，并防沉積在閥門內側的雜物帶入油樣中。取樣時油流的油柱應沿瓶子內壁而下，以防把空氣帶入油中，并用放出的油沖刷取樣瓶不少于2 次。需注意的是有載調壓變壓器的取樣，管壁較長，需放出的油較多，而油箱和油枕的容積小，在取樣之后，需及時彌補新油，一天之后重新接入重瓦斯跳閘信號。

2實驗方法

（l）油樣必須在不破壞原有密封的狀況下在實驗室內放置一段時刻，且時刻不宜太短，待油溫和室溫相一起，方可揭蓋實驗；在揭蓋前，將油樣輕輕搖擺數次，使內部雜質混合均勻但不得發生氣泡。

（2）油杯必須事先通過洗刷并干燥處理，以使內部保持清潔，實驗前查看電極間的間隔保持在 2.5mm，用實驗油將油杯沖刷3次，再將實驗油沿杯壁徐徐注入油杯至油面高出電極不少于 40mm，蓋上高壓倉蓋；實驗時溫度操控在15~35℃范圍內，相對濕度不超越 80%。

（3）接通電源前應仔細查看連接線是否牢固，儀器外殼接地必須牢靠，接通電源后操作人員禁止觸碰油杯高壓倉蓋，以確保操作人員的安全。

（4）對儀器升壓速度、拌和時刻、靜置時刻、實驗次數等測驗參數進行設置，承認后儀器將依據操作人員設定的方法進入主動測驗進程，實驗結束后，主動打印實驗成果及平均值。

參數設置：

①實驗前初始靜置20min，以使油樣充沛安穩，并將倒入油杯進程中發生的氣泡逸出，一起可使油樣的溫度、濕度等狀況與環境保持一致，確保實驗數據的精確性。

②升壓速度，以2kV/s或 3kV/s的速度勻速升壓，升至杯中實驗油發生擊穿停止，此時保護體系主動切斷電路。

③拌和lmin，油樣在每次擊穿實驗后，應充沛拌和，驅除電極間因擊穿發生的碳粒。

④靜置5min，靜置時刻不宜太短，由于每次油樣擊穿時，強電場已部分改變了油樣原有的內部微粒散布狀況，所以應在充沛拌和后通過靜置使油樣得以恢復。

⑤接連實驗，按上述操作步驟接連測6次，共得 6個擊穿電壓值，取其算術平均值作為此實驗油的擊穿電壓值。一個變壓器油樣6次擊穿電壓實驗的測定值，其分散性是較大的，根本原因在于擊穿瞬間 2個電極之間的電場散布狀況和變壓器油中所含雜質的散布狀況都是隨機的，而取不少于6個測定值的平均值作為測定成果是較為合理的，這樣更能較真實地反映變壓器油的被污染程度。

3影響擊穿電壓的要素

（1）水分?？梢允褂蜆訐舸╇妷好黠@下降。

（2）溫度。純潔油擊穿電壓和溫度的關系不大，但實踐運用中的油都或多或少含有水分、塵埃、纖維等雜質，而含水的油則和溫度呈現出比較復雜的關系，這主要是由于油中水分存在的狀況隨溫度改變而改變的緣故。油溫在 0℃左右，油中水分呈膠體狀，擊穿電壓最低；溫度升高，由于水分呈溶解狀，擊穿電壓升高，油溫在60~80℃時，擊穿電壓到達最高。

（3）固體雜質。特別是受潮的固體雜質更易使油樣擊穿電壓下降。

4應注意的問題

（1）油杯中的電極形狀分為球形、球蓋形和平板 3種，升壓進程中，不同的電極形狀，周圍空間的電場也天壤之別；平板電極之間的電場可以大致看成是均勻電場，而球形和球蓋形電極之間的電場為不均勻電場，變壓器油在不同電場中的擊穿電壓也不相同。在變壓器實踐運轉中發生油隙擊穿是在場強較高又相對集中的區域，與球形或球蓋形電極空隙更類似，而不同于平板電極空隙。所以主張運用球形或球蓋形電極實驗。

（2) 因變壓器現場條件粗陋，如溫度、濕度、其它電場、磁場乃至空氣中的塵埃、顆粒等要素，都或許影響實驗成果，所以應盡量避免在現場實驗。選擇干燥潔凈、溫度適合的場所，以削減外界要素的干擾，有條件時，可在專用的實驗室內進行。

(3）實驗人員的詳細操作會直接影響實驗成果，比方：電極浸入變壓器油的深淺會給測定成果帶來影響，所以實驗人員應具備專業技術知識，并加強崗位責任心。

（4）由于儀器可以自定義設置拌和時刻、靜置時刻、擊穿次數等，有時為到達節省時刻、進步效率，實驗人員不按要求隨意改變測驗參數，將或許致使實驗數據違背實踐值較大。

（5）需要注意的是，實驗儀器 LED屏幕上顯示和打印的成果為擊穿電壓值，單位，kV；假如要換算成介電強度值，需運用公式 E=U/d。式中：E一介電強度， kV/cm；d一電極的空隙， mm；U一試油的擊穿電壓， kV。

（6）油杯的電極在接連運用屢次之后應進行查看，丈量電極的間隔是否改變，用放大鏡觀察電極表面是否有發暗現象。若有以上現象，則須重新調整電極之間的間隔，并用綢布擦凈電極表面。

（7）避免殘次油實驗，殘次油含有適當多的水分和雜質，用介電強度測驗儀進行測驗，簡單形成儀器損壞。當測驗含水分較重的殘次油時，兩電極間的電壓不斷升高，一起油介中的水微粒在高壓電場的作用下被吸附到電極間形成淡白色的霧狀水柱，由細變粗，水阻越來越小。這種水阻變小，高壓變壓器電流增大（而無擊穿驟變放電）的瞬變進程會致使儀器遭到損壞，限流電阻燒壞、保險管燒斷乃至?xí)龤x器高壓變壓器。杰出的變壓器油應該是清潔而通明的淡黃色；當變壓器油色變深，應進行過濾處理后再做介電強度實驗；當變壓器油呈棕色或深褐色時，不宜再進行實驗。

5實驗數據分析

變壓器油擊穿電壓值及要求見表1?，F(xiàn)就實驗中或許呈現的數據進行分析，并對實驗中或許呈現的現象進行歸類和辨別。

（1）第 1 次擊穿電壓值特別低?；蛟S是向油杯中注油樣時或注油前油杯電極表面不潔等要素的影響，使得第1次的數值偏低。

（2） 6次擊穿電壓數值逐步升高。一般在未凈化處理或處理不行徹底而吸有潮氣的油樣中呈現，這是由于油被擊穿放電后油樣潮濕程度得到改進所致。

（3） 6次擊穿電壓數值逐步下降。一般呈現在較純潔的油樣中，由于生成的游離帶電粒子、氣泡和碳屑相繼添加，損壞了油的絕緣性能；另外有的是由于在接連實驗6 次中不拌和，電極間的碳粒逐步添加，導致?lián)舸╇妷褐鸩较陆怠?/span>

（4）擊穿電壓值離散性較大。比方 6次實驗中有1次數值違背其它值很多，可不核算此次數值或重新取油樣實驗，離散性大的原因或許是油質自身不好或游離碳散布不均形成。

（5）擊穿電壓數值兩頭偏低中心高。這歸于正?，F(xiàn)象。

介電強度實驗并不是用來鑒定變壓器油質量的唯一標準，而是一項常規實驗項目。對于大中型變壓器，需定時或于投入運轉前、大修后取樣做簡化實驗或悉數常規實驗項目，對絕緣油做一個全面的歸納分析判斷。依據歸納實驗數據斷定絕緣油質量，然后對實驗設備的絕緣狀

態和缺陷性質作出科學的結論。到達了解設備現狀，發現設備早期毛病，判明毛病原因，預示設備缺陷的發展趨勢和嚴峻程度，然后提出詳細的對策，以確保設備的安全安穩運轉。

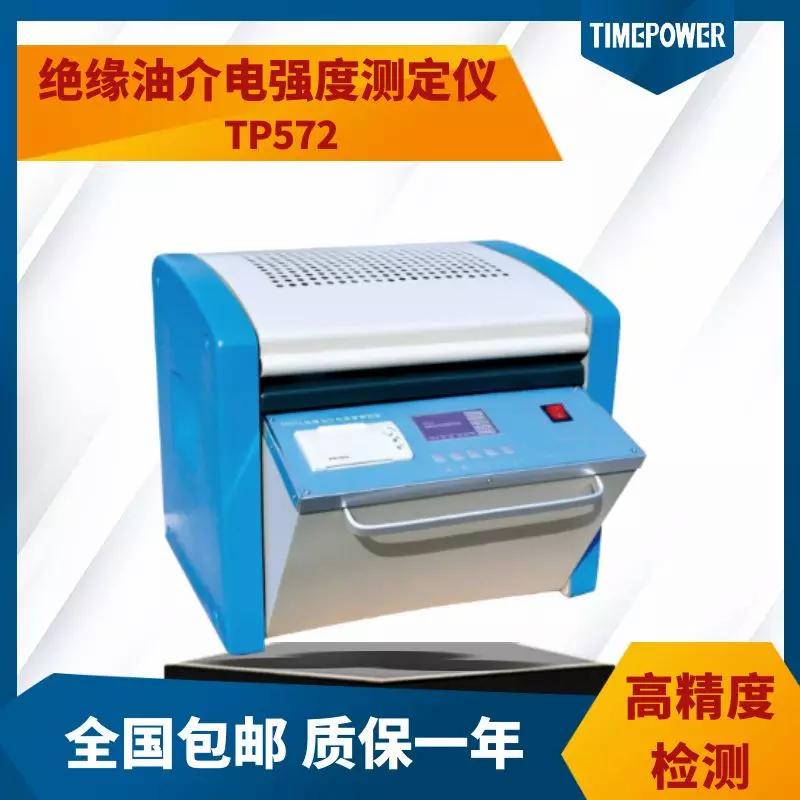

相關儀器
