儀器基本情況

在電力系統、鐵路系統及大型石油化工廠礦，企業都有大量的電氣設備，其內部絕緣大都是充油絕緣型的，絕緣油的介電強度是必測的常規試驗。為適應市場需要，我公司依據國家標準GB/T507-2002、行標DL429.9-91以及最新的電力行業標準DL/T846.7-2004自行研發、生產了系列絕緣油介電強度測定儀。絕緣油介電強度測定儀以單片微計算機為核心，實現了測試自動化，測量精度高， 大幅度的提高了工作效率，同時也大大減輕了工作人員的勞動強度。

主要功能及特點

1、絕緣油介電強度測定儀采用微處理器，三杯一體，自動完成升壓、保持、攪拌、靜放、計算、打印等操作，可在（0～80）kV范圍內進行油循環耐壓試驗。

2、大屏幕液晶顯示，漢字菜單提示。

3、絕緣油介電強度測定儀操作簡單，操作人員只需進行簡單的設置，絕緣油介電強度測定儀將會按照設定自動完成（1～3）個油樣的耐壓試驗。每個油樣，每次擊穿電壓值和輪回次數會自動存儲，試驗完成后，熱敏打印機可打印出各油樣各次擊穿電壓值和平均值。

4、掉電保持，可存儲100個實驗結果，并可顯示當前環境溫度和濕度。

5、絕緣油介電強度測定儀采用單片機控制進行勻速升壓，電壓頻率準確到50Hz，使得整個過程便于控制。

6、具有過壓、過流、限位等保護，以保障操作人員的安全。

7、具有溫度測量顯示功能以及系統時鐘顯示。

8、標準RS232接口，可與計算機通信。

儀器安裝與檢測前的準備

絕緣油介電強度測定儀應安裝在帶有良好通風裝置的實驗室或靠近有通風櫥的實驗臺或通風櫥內，以便及時排出檢測過程中揮發的有害性氣體，確保操作者安全。

位置要求

1.絕緣油介電強度測定儀應放置在平坦、干凈、無灰塵的臺面上；

2.絕緣油介電強度測定儀的安放位置應無大的振動；

3.放置儀器的位置應遠離有害氣體或有液體滴落的地方；

4.確保電源線所經過的位置接觸不到高溫的或有摩擦的物體；

儀器安裝、啟動

1.打開儀器包裝，檢查絕緣油介電強度測定儀的外殼有無破損；

2.按裝箱單核對儀器型號及配件，檢查儀器無誤后方可進行儀器的調試；

3.將儀器平穩的放在實驗臺面上，將電源線插入AC220V儀器三芯插座，儀器必須處于良好的接地狀態；

4.待一切準備就緒后，打開絕緣油介電強度測定儀后面的電源開關，即可開機。

注意事項

1、試驗前油樣的選擇，安放及電極間的距離應符合國標及行標。

2、電源接通后，嚴禁操作人員或其它人員觸及外殼，以免發生危險。

3、絕緣油介電強度測定儀在使用過程中如發現異常，應立即切斷電源。

4、新油杯或新清洗的油杯應先擊穿24次才可進行試驗，油杯在不進行試驗時應用干凈的油侵泡。

維護與保養

1、避免將絕緣油介電強度測定儀暴露于潮濕的環境中。

2、油杯和電極需保持清潔，在停用期間，應盛以新變壓器油保護。再次使用前，檢查電極間距離有無變化，電極頭與電極桿絲扣是否松動，如有松動應及時旋緊。

3、絕緣油介電強度測定儀油杯箱內高壓電磁開關是充油絕緣型的，應定期通過透明的開關殼體觀察油面，如油面距頂部絲堵間距離超過10mm應旋開絲堵補充符合GB2536的25號變壓器油。

油杯清洗方法

1）用潔凈的綢布反復擦拭電極表面和電極桿。

2）用標準規調整好電極間距。

3）用石油醚(忌用其它有機溶劑)清洗3次，每次須按以下方法進行：

（1）將石油醚倒入油杯，占油杯容量的1/4～1/3。

（2）把一塊用石油醚沖洗過的玻璃片蓋住油杯口，均勻搖晃1min，注意要有一定力度。

（3）將石油醚倒掉，用吹風機（2～3）min，將油杯吹干。

4）用待測油樣清洗（1～3）次。

（1）將待測油樣倒入油杯，約1/4～1/3。

（2）用吹干的玻璃片蓋住油杯，均勻搖晃（1～2）min，注意要有一定力度。

（3）倒掉剩余油樣之后即可做打壓實驗。

攪拌槳清洗方法

（1）用干凈的綢布反復擦拭攪拌槳，直至表面無細小顆粒，忌用手接觸攪拌槳表面。

（2）用鑷子夾住攪拌槳，浸入石油醚中反復洗涮。

（3）用鑷子夾住攪拌槳，用吹風機吹干。

（4）用鑷子夾住攪拌槳浸入待測油樣內反復洗涮。

相關儀器：

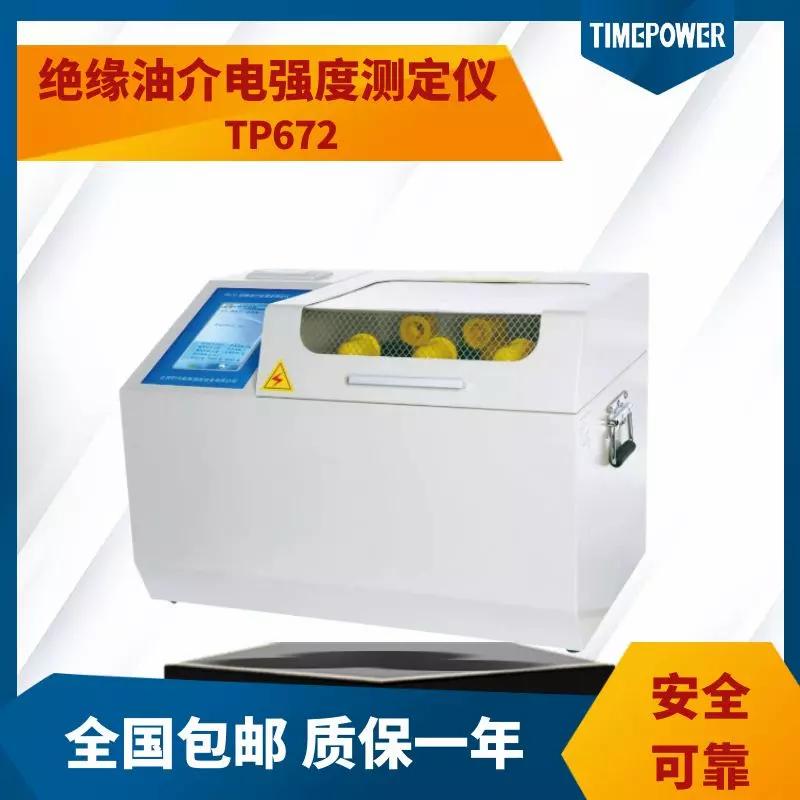

介電強度測定儀TP672

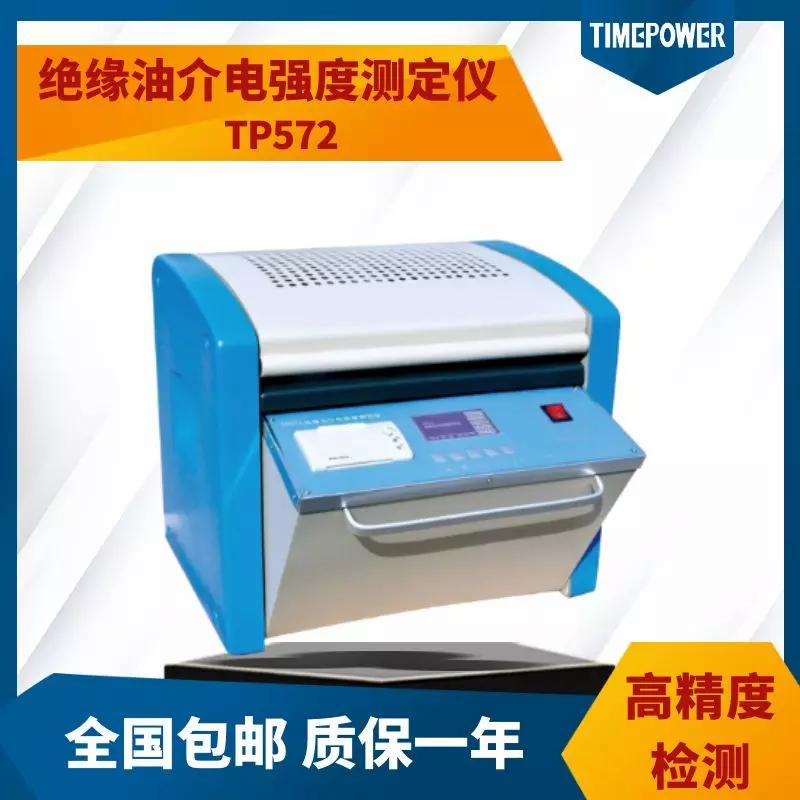

介電強度測定儀TP572
