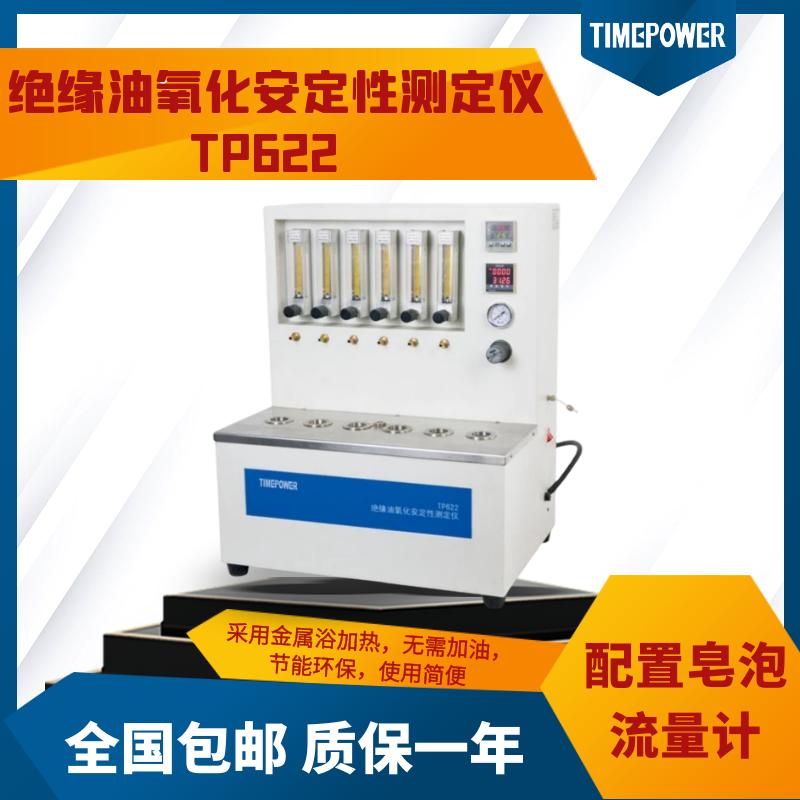

絕緣油氧化安定性測定儀TP622 完全按照標準SH/T0206《變壓器油氧化安定性測定法》設計制造，采用金屬浴結構，試驗過程中無需加水補水，清潔，無污染，環保節能，使用簡便。 絕緣油氧化安定性測定儀TP622 是變壓器油的生產、使用單位，各相關院校、科研部門等測試絕緣油的氧化安定性能的一種自動化儀器。

儀器結構

1. 流量計：共6個，用于調節和控制每一組試樣的氧氣量；

注意：本流量計的單位是L/h。氧氣流量調節要求是17mL/min±0.1mL/min，換算成L/h則氧氣流量調節為1.02L/h±0.006L/h。

2. 出氣口：氧氣出氣口，每個出氣口對應一個流量計、對應一個試驗?。?/span>

3. 氧化管：試樣氧化測試管；

4. 試驗浴：共6個，內置試驗器皿，根據需要可以進行1個至6個試樣的試驗；

5. 溫度控制儀：本儀器試驗浴的恒溫控制儀，根據試驗要求設定和控制試驗浴的溫度；

6. 計時器：通過計時器上的控制按鍵可以設置計時時間；

7. 壓力表：指示經壓力調整后輸送進儀器的氣體壓力值；

8. 壓力調節旋鈕：調節送進儀器的氣體壓力的大小。通常與壓力表一起使用，組成氣體減壓器，以穩定各試管的供氣量；

9. 進氣插孔：在儀器右側上方，是儀器的供氣氣源的進口插口，為快拔式插口；

10. 電源開關：在儀器面板右側，打開此開關，儀器接通電源，指示燈亮；

11. 流量計：既是該流量計流量的通道，上面的刻度又顯示其流量的大??；

12. 浮球：流量顯示浮球，浮球所在的位置指示的是該流量計的流量值；

13. 流量控制旋鈕：順時針旋到底為關閉該流量計，逆時針旋轉則打開流量計并慢慢加大流量。

工作原理

在有銅催化劑存在的條件下，將25g試樣置于一定溫度的油浴中，通入氧氣，連續氧化后，測定其生成的沉淀物質量和酸值，并以沉淀物含量和酸值來表示油品的氧化安定性。

試驗方法

儀器說明

1. 絕緣油氧化安定性測定儀TP622上配有溫控儀，用于控制金屬浴溫度在 100℃±0.5℃或110℃±0.5℃。用戶也可根據實際需要調整溫控儀。

2. 絕緣油氧化安定性測定儀TP622上裝有 6支流量計，分別指示通入6個氧化管的氣體流量。 絕緣油氧化安定性測定儀TP622 所用氣源為純度不低于99.5%的氧氣，來自氧氣瓶的可直接使用。絕緣油氧化安定性測定儀 TP622 內配有一個氣體緩沖罐，以使進入各氧化管的氣體流速更加穩定。氧氣的輸入口在儀器的右側。氧氣流量調節至17mL/min±0.1mL/min。

操作說明

1. 將主機電源線插入市電，再用氣瓶連接管將儀器和氣體減壓器連接起來。

2. 打開主機電源開關，調整溫控儀的設定值為試驗所需溫度100℃或110℃，系統開始控溫。當試驗孔中無氧化管時，請用 絕緣油氧化安定性測定儀 TP622 配置的浴蓋將試驗孔蓋上，以防雜物落入。

3. 當溫控儀指示的溫度達到并穩定在試驗溫度100℃±0.5℃或110℃±0.5℃范圍內時（若試樣中不含抗氧添加劑，則將氧化管加入已加熱到100℃±0.5℃的油浴中；若試樣中含有抗氧添加劑，則將氧化管加入已加熱到110℃±0.5℃的油浴中），將25g±0.1g已備好的試樣（試樣配備參考國標要求）裝入清潔、干燥的試管內，并放入銅螺旋線和輸氣管。將裝配好的氧化管放入浴孔中并依次裝好通氧管。

4. 氧氣供氣量調節

⑴打開氧氣瓶的閥門，調節空氣瓶減壓器，使減壓器的輸出約0.5～1.0MPa。

⑵調節儀器上的壓力調節旋鈕，使儀器上壓力表的輸出在約0.20MPa的位置。

注：氧氣瓶減壓器的輸出約0.5～1.0MPa和儀器壓力表的輸出約0.20MPa是初步調整值，在調節各流量計的流量時還需要做微調，最終確保下面第⑶條中使6只流量計的值達到試驗的要求。

⑶調節6只流量計，并通過仔細調節壓力調節旋鈕，修改壓力表的輸出值，直到通入每個試驗管的氧氣流量至標準要求的范圍(17ml/min±0.1ml/min即1.02L/h±0.6L/h)。

注：氧氣供氣量開始調節時，首先要使工作的流量計開啟（一般情況下儀器出廠時已經開啟），供氣量從0.10Mpa開始，邊調節每個試驗管的空氣流量，邊調節和加大空氣供氣量，使供氣量從0.10Mpa開始逐步加大，控制在約0.20Mpa左右的壓力水平。

供氣量的調節必須循序漸進，逐步加大，千萬不能一下子加大到0.20Mpa，防止將儀器內的氣路損壞！

絕緣油氧化安定性測定儀TP622 工作時的供氣量不能超過0.20Mpa，防止發生意外！

⑷調節儀器的壓力調節旋鈕時會使每個試驗管的空氣流量發生變化，因此，必須慢慢調節空氣流量，使每個試驗管的空氣流量達到標準要求的范圍。

⑸在絕緣油氧化安定性測定儀 TP622 工作時間，要隨時觀察每個試驗管的空氣流量，并作必要的調整，使空氣流量維持在標準要求的范圍內。

5. 設定好計時時間，從支氧化管放入加熱浴時按下計時器按鈕開始計時。

6. 關閉氣源當達到試驗時間時，切斷氧氣，依次取出氧化管放在清潔、干燥的暗處冷卻1h，以便接下來的沉淀物測定試驗。

注意：關閉氣源時先將空氣瓶的閥門關閉，再關閉空氣瓶上氣體減壓器的閥門。

警告：儀器發生故障時應立即切斷電源，請專業人員檢修并排除故障后方可繼續使用，防止發生意外！

具體步驟也可參照行業標準SH/T0206《變壓器油氧化安定性測定法》
